製品詳細
起源の場所: 中国
ブランド名: HNEENERGY
証明: ASME, ANSI, DIN, JIS,ISO etc.
モデル番号: 180° 炭素鋼の肘
支払いと送料の条件
最小注文数量: 10
パッケージの詳細: 木製のケースやパレット,または顧客の要求に応じて
受渡し時間: 7~30日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 月3千トン
材料: |
炭素鋼 |
角度: |
180度 |
壁の厚さ: |
SCH5-STD-SCH XXS など |
外径: |
1/2'~24' (ブット・ウェルディング,シームレス) 16'~72' (ウェルディング) |
スタイル: |
LR/SR 肘 |
材料: |
炭素鋼 |
角度: |
180度 |
壁の厚さ: |
SCH5-STD-SCH XXS など |
外径: |
1/2'~24' (ブット・ウェルディング,シームレス) 16'~72' (ウェルディング) |
スタイル: |
LR/SR 肘 |

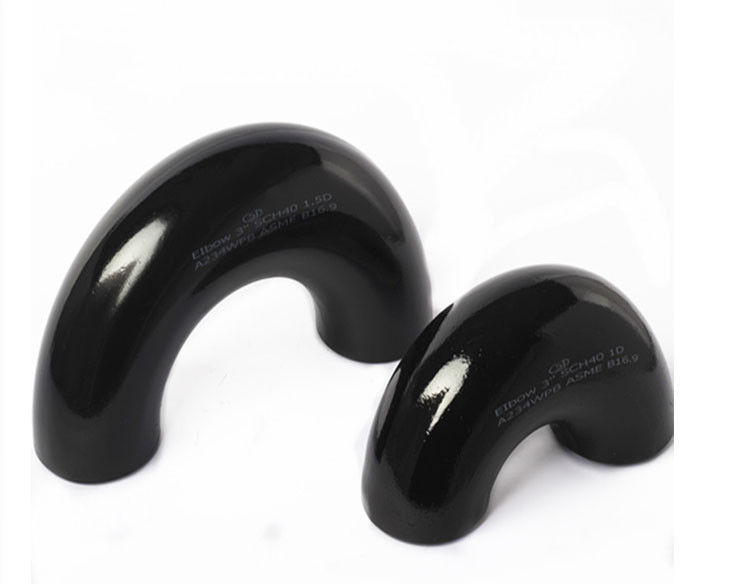

炭素鋼の肘の曲率半径に基づいて,長半径肘と短半径肘に分けることができる.長半径肘は曲率半径が1であることを意味します.パイプの外径の5倍短半径の肘は,その曲率半径がパイプの外径に等しいことを意味します.つまり,R=1.0D (Dは肘の直径を表します.そしてRは曲率半径を表しますD は倍数で表すこともできます.
圧力評価によって分類すると,アメリカ製のパイプ規格と同様の約17種類があります.これらのタイプには,Sch5s,Sch10s,Sch10,Sch20,Sch30,Sch40s,STD,Sch40が含まれます.シュ60Sch80s,XS,Sch80,Sch100,Sch120,Sch140,Sch160とXXSで,STDとXSが最も一般的に使用されています.
肘の角度によって45°肘,90°肘,180°肘があります
|
製品紹介
|
材料 | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6など |
| 製造基準 |
ASME/ANSI B169 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419,ISO 5251 |
|
| 壁の厚さ | SCH5-STD-SCH XXS など | |
| 外径 |
1/2'-48' ((Butt 溶接,シームなし) 16'~110' (溶接) |
ASME B16 だった9
| 定額サイズ | ベベルの外径 | センターからセンターへ | 面向 に 戻る | |||
| 180° 戻り | ||||||
| DN | NPS | 過剰摂取 | オー | K | ||
| LR | SR | LR | SR | |||
| 15 20 25 |
1/2 3/4 1 |
21.3 26.7 33.4 |
76 76 76 |
51 |
48 51 56 |
41 |
| 32 40 50 |
1 1/4 1 1/2 2 |
42.2 48.3 60.3 |
95 114 152 |
64 76 102 |
70 83 106 |
52 62 81 |
| 65 80 90 100 |
2 1/2 3 3 1/2 4 |
73.0 88.9 101.6 114.3 |
190 229 267 305 |
127 152 178 203 |
132 159 184 210 |
100 121 140 159 |
| 125 150 200 |
5 6 8 |
141.3 168.3 219.1 |
381 457 610 |
254 305 406 |
262 313 414 |
197 237 313 |
| 250 300 350 |
10 12 14 |
273.0 323.8 355.6 |
762 914 1067 |
508 609 711 |
518 619 711 |
391 467 533 |
| 400 450 500 |
16 18 20 |
406.4 457.0 508.0 |
1219 1372 1524 |
813 914 1016 |
813 914 1016 |
610 686 762 |
|
550 |
22 |
559.0 |
1676 1829 |
1118 1219 |
1118 1219 |
838 914 |
