製品紹介	材料	ASTM A403 WP304,A403 WP304L;A403 WP316,A403 WP316L,A403 WP321;A182 F304,304L,316316L,904L
	製造基準	ASME/ANSI B169MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419,ISO 5251
	壁の厚さ	SCH5-STD-SCH XXS など
	外径	1/2'-48' ((Butt 溶接,シームなし) 16'~72' (溶接)

定額サイズ		ベベルの外径	中から終わりまで
DN	NPS	OD1×OD2	C について	M について
15 15×10 15×8	1/2 1/2 × 3/8 1/2×1/4	21.3 21.3×171 21.3×137	25	25 25 25
20 20×15 20×10	3/4 3/4×1/2 3/4 × 3/8	26.7 26.7×213 26.7×171	29	29 29 29
25 25×20 25×15	1 1×3/4 1×1/2	33.4 33.4×267 33.4×213	38	38 38 38
32 32×25 32×20 32×15	1 1/4 1 1/4 × 1 1 1/4 × 3/4 1 1/4×1/2	42.2 42.2×334 42.2×267 42.2×213	48	48 48 48 48
40 40×32 40×25 40×20 40×15	1 1/2 1 1/2 × 11/4 1 1/2 × 1 1 1/2 × 3/4 1 1/2 × 1/2	48.3 48.3×422 48.3×334 48.3×267 48.3×213	57	57 57 57 57 57
50 50×40 50×32 50×25 50×20	2 2 × 1 1/2 2×1 1/4 2×1 2×3/4	60.3 60.3×483 60.3×422 60.3×334 60.3×267	64	64 60 57 51 44
65 65×50 65×40 65×32 65×25	2 1/2 2 1/2 × 2 2 1/2 × 1 1/2 2 1/2 × 1 1/4 2 1/2 × 1	73.0 730.0×603 73.0×483 73.0×422 730.0×334	76	76 70 67 64 57
80 80×65 80×50 80×40 80×32	3 3×2 1/2 3 × 2 3 × 1 1/2 3×1 1/4	88.9 88.9×730 88.9×603 88.9×483 88.9×422	86	86 83 76 73 70
90 90×80 90×65 90×50 90×40	3 1/2 3 1/2 ×3 3 1/2 × 2 1/2 3 1/2 × 2 3 1/2 × 1 1/2	101.6 101.6×889 101.6×730 101.6×603 101.6×483	95	95 92 89 83 79
100 100×90 100×80 100×65 100×50 100×40	4 4×3 1/2 4×3 4×2 1/2 4×2 4×1/2	114.3 114.3×1016 114.3×889 114.3×730 114.3×603 114.3×483	105	105 102 98 95 89 86

定額サイズ		ベベルの外径	中から終わりまで
DN	NPS	0D1XOD2	C について	M について
125 125×100 125×90 125×80 125×65 125×50	5 5×4 5×3 1/2 5×3 5×2 1/2 5×2	141.3 141.3×1143 141.3×1016 141.3×889 141.3×730 141.3×603	124	124 117 114 111 108 105
150 150×125 150×100 150×90 150×80 150×65	6 6×5 6×4 6×3 1/2 6×3 6×2 1/2	168.3 168.3×1413 168.3×1143 168.3×1016 168.3×889 168.3×730	143	143 137 130 127 124 121
200 200×150 200×125 200×100 200×90	8 8×6 8×5 8×4 8×3 1/2	219.1 219.1×1683 219.1×1413 219.1×1143 219.1×1016	178	178 168 162 156 152
250 250×200 250×150 250×125 250×100	10 10×8 10×6 10×5 10 × 4	273.0 273.0×2191 273.0×1683 273.0×1413 273.0×1143	216	216 203 194 191 184
300 300×250 300×200 300×150 300×125	12 12×10 12×8 12×6 12×5	323.8 323.8×2730 323.8×2191 323.8×1683 323.8×1413	254	254 241 229 219 216
350 350×300 350×250 350×200 350×150	14 14×12 14×10 14 × 8 14 × 6	355.6 355.6×3238 355.6×2730 355.6×2191 355.6×1683	279	279 270 257 248 238
400 400×350 400×300 400×250 400×200 400×150	16 16×14 16×12 16×10 16×8 16×6	406.4 406.4×3556 406.4×3238 406.4×2730 406.4 × 2191 406.4×1683	305	305 305 295 283 273 264

炭素鋼の管付属品

ステンレス鋼管フィッティング

合金鋼の管付属品

合金の管付属品にニッケルを被せなさい

チタン合金管のフィッティング

縫い目 で 溶接 し た パイプ

メタル・エクスペンション・ジョイント

非金属式膨張関節

PTFE拡張接頭

ゴム製膨張継手

メタル・フレキシブル・ジョイント

パイプラインの支柱とハンガー

パイプラインのストレナー

炭素鋼の管付属品

ステンレス鋼管フィッティング

合金鋼の管付属品

合金の管付属品にニッケルを被せなさい

チタン合金管のフィッティング

縫い目 で 溶接 し た パイプ

メタル・エクスペンション・ジョイント

非金属式膨張関節

PTFE拡張接頭

ゴム製膨張継手

メタル・フレキシブル・ジョイント

パイプラインの支柱とハンガー

パイプラインのストレナー

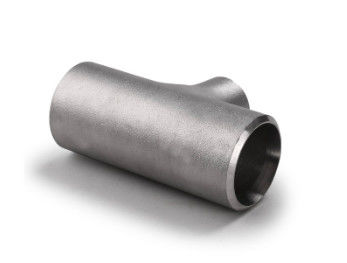

バット・ウェルディング 縫い目のないステンレス・スティール・ティ/クロス SCH5-STD-SCH XXS
