OEM ODM 繊維繊維補償器/拡張接合器 非金属製のベロー

1拡張関節 (補償器)

• 紹介

拡張関節は,補償器としても知られ,主要な弾性要素として1つまたは複数のバフルを含む重要な部品であり,接続器,支柱,フレンズ,管,他のアクセサリーこれらの柔軟な構造は,温度変動や機械的振動による追加のストレスを対抗するために,容器の殻やパイプラインに設置されています.膨張と収縮を活用することで熱膨張,収縮,軸,横,角移動によって引き起こされるパイプライン,管道,容器の次元変化に対応します.

膨張関節は,次元変化を補正するだけでなく,騒音や振動の削減や暖房供給システムのサポートなどの目的も果たします.熱膨張による暖房管の損傷を防ぐために管路壁のストレスを軽減し,バルブや支柱に施された力を軽減するために補償装置が設置されています.

拡張関節は,自由に膨張し収縮する能力があるため,信頼性の高い動作,高性能,コンパクトな構造などの利点があります.その結果,化学工学で広く使われています拡張関節は様々な形があり,U型拡張関節が最も一般的です.その後に,容器用用用 Ω型と C型関節がある.パイプラインの使用では,構造的補償に基づいて,普遍的,圧量均衡,ヒンジ,ギンバル拡張関節に分類されます.

• 分類

• 特殊材料

スーパーオースティニティックステンレス鋼:254SMO,904L,AL6XN

デュプレックスステンレス鋼:2205 二相鋼(S31803)

ニッケルベースの合金鋼:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750

ハステロイ合金C-276/C-22/X,MONEL400/K500

純ニッケル:N4,N6 ((Ni200,Ni201)

スタンプ用チタンプレート:GR1,GR2,TA1,TA2

オステニチスステンレス鋼:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti

2非金属式 膨張関節

• 非金属の補償器/拡張接合体

非金属補償器には,直筒型,複合型,角型,四角型拡張関節を含む様々なタイプが含まれます.

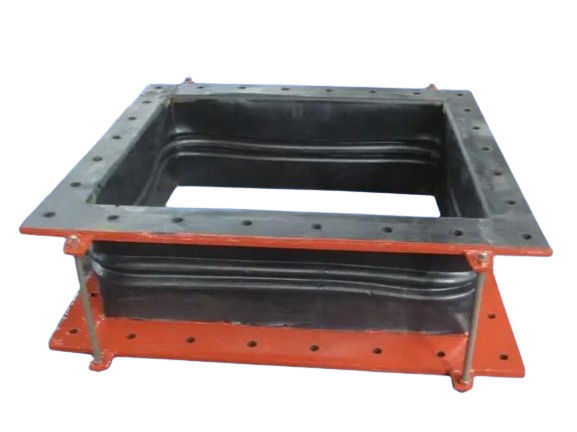

電気発電所の煙道に主に使用される長方形の非金属補償器は,熱移動と衝撃を吸収するために使用されます.これらの補償器は,フレンズまたはノズルで接続することができます.

• 非金属補償器 (非金属膨張関節) の一般的な構造型は以下の6種類である.

• 非金属補償器 (非金属拡張接頭) の技術パラメータ:

• 適用範囲非金属の補償器 (非金属の拡張接頭):

ガスタービン排気管

硫化除去システム

各産業の煙道と排気システム

炭火炉,循環硫化床のボイラー

廃棄熱ボイヤルの煙道

3円型 非金属 コンペネサター/拡張関節

円形非金属補正器/拡張接頭は,いくつかの重要な利点があります.

• 多方向補償:多方向の熱膨張を補償する上で優れている.単軸補償に限定された金属同類を上回る.
• アライナメント修正:これらの補償器は,パイプライン接続中に一般的に発生するマウントエラーを効果的に修正します.
• 騒音と振動の軽減: 繊維の織物と保温綿は 固有的に音を吸収し振動を隔離し,ボイラーやファンなどのシステムでの騒音と振動を軽減します
• 逆 推力 が ない:主に 繊維 布 で 製造 さ れ て いる の で,力 伝達 を 排除 し,設計 を 簡素 に し,大きな 支柱 の 必要 を 軽減 し,材料 や 労働 を 節約 する.
• 高温 と 腐食 に 耐える: 選択 さ れ た フロープラスティク や シリコン 材料 は 高温 や 腐食 に 優れた 耐性 を 提供 し ます.
• 優れた密封: 堅牢な生産・組み立てシステムにより,これらの補償機は漏れのない性能を保証します.
• 軽量 で 簡単 に 設置 する: 軽量 で シンプル な 構造 で 設置 や 保守 は 便利 です.
• 費用対効果:金属補償器と比較して価格が競争力があり,輸入製品よりも質が優れ,ダッピング効果が良好です.
• 密封性能向上:密封器のない大きなフレンズを使用するとコストが削減され,直接設置が可能になります.
• 長寿命:耐久性のある構造と信頼性の高い性能により,これらの補償器は長寿命を提供します.
