製品詳細
起源の場所: 中国
ブランド名: HNEENERGY
証明: ASME, ANSI, DIN, JIS,ISO etc.
モデル番号: カスタマイズされたゴム拡張関節
支払いと送料の条件
最小注文数量: 1
パッケージの詳細: 木製のケースやパレット,または顧客の要求に応じて
受渡し時間: 7~30日
支払条件: L/C,T/T,Western Union,MoneyGram,L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 1ヶ月あたりの30000部分
温度: |
-200°Cから70°C |
瞬間の温度: |
115°Cに達する |
動作温度: |
70°Cから115°C |
直径: |
200以上 |
仕事 の 圧力: |
1.5MPa以上 |
温度: |
-200°Cから70°C |
瞬間の温度: |
115°Cに達する |
動作温度: |
70°Cから115°C |
直径: |
200以上 |
仕事 の 圧力: |
1.5MPa以上 |
中国 工場 オーダーメイド 天然ゴム 拡張関節 EPDM
1拡張関節 (補償器)
拡張関節は,通常,補償器と呼ばれます.それらは,主要作業体として1つまたは複数のバフル (弾性部品) と両端の接続器,サポート,フレンズ,管道,その他のアクセサリー拡張関節は,温度差や機械的振動によって引き起こされる追加のストレスを補償するために,容器の殻やパイプラインに設置された柔軟な構造です管道,管道,容器などに変化する次元を補うため,熱膨張と収縮によって引き起こされる管道,管道,容器などの軸,横,角の移動を補償する.また,ノイズと振動削減および給暖システムに使用することができます.熱管を加熱する際に熱膨張や温度ストレスの原因で熱管の変形や損傷を防ぐためにパイプラインの熱膨張を補うために補償装置を設置する必要があります.管路壁のストレスを減らし,バルブや支柱構造に施す力を減らす.
膨張関節は,自由膨張と収縮を可能にする弾性補償部品であるため,信頼性の高い動作,優れた性能,コンパクトな構造などの利点があります.化学工学などの部門で広く使用されています.船舶には様々な種類の拡張接合器が使用され,U型拡張接合器が最も広く使用されているのは,風船の形,その後に Ω 型と C 型関節が続くパイプラインに用いられる拡張接頭については,構造的補償に応じて,普遍的な拡張接頭,圧量均衡拡張接頭,ヒンジング拡張接頭,そしてギンバル拡張関節.
| 主要項目 | 分類 | 記述 |
| メタル拡張関節 | 肘 拡張 関節 | U型または他の形状にパイプを折り曲げると,緊張曲線とも呼ばれ,補償するために形状の弾性変形能力を利用する拡張関節の一種です.その利点は強さだ欠点は,スペースを消費し,高鉄鋼消費量,高摩擦耐性です.このタイプの拡張関節は,様々な蒸気パイプと長いパイプに広く使用されています. |
|
ベローズ 拡張関節
|
バルフ膨張関節は,金属バルフで作られた膨張関節である.パイプラインの軸方向に沿って膨張し,収縮することができ,また少量の曲がりも可能にします.許容される補償額を超えることを防ぐために接続管の両端に保護棒や環を設置し,ガイドサポートを設置します.また,角型および横向きの拡張関節があります.パイプラインの回転変形や横変形を補償するために使用できるこれらの拡張関節の利点は,スペース節約,材料節約,標準化しやすさ,大量生産ですが,欠点は比較的短い寿命です.低温および低圧の短いパイプラインで一般的に使用されていますこの種の拡張関節の応用範囲は拡大しています. 現在,この種の拡張関節は,6 の最大圧でパイプシステムで使用することができます.0 MPa | |
| スリップ型拡張関節 | スリップ型拡張関節は,相対的軸間運動を可能にする内側と外側の袖で構成される.内側と外側の袖間の間隔は,詰め箱で密閉されている.使用中に,管の両端を同じ軸で動かすこの製品は主にスリーブ (コアチューブ),シェル,密封材料などで構成されています. 管路の任意の角度によって軸膨張と軸回転を補償するために使用されます.小規模で大きな補償額の特徴があります熱水,蒸気,油脂媒体に適しています.外側の袖に袖を滑らせることで,熱膨張を補うことができます.スリップ型拡張関節の内袖はパイプラインに接続され,高性能自己密封動的密封の原則と構造を採用パイプラインの膨張と収縮とともに,シェルの内側に自由に滑り込み,あらゆるパイプラインの密封要件を満たすことができます.新しい合成素材で 密着する 種類 が 殻 と 中部 袖 の 間 に 用い られ ます高温耐性,耐腐蝕性,耐老化性があり,適用可能な温度範囲は -40~150°C特殊な状況下では 350°Cまで軸間滑りだけでなく,パイプ内の媒体の漏れを防ぐことができます. | |
| 非金属式膨張関節 | ゴム拡張関節 | ゴムとゴム繊維複合材料,鋼のフレンズ,袖,絶縁材料から構成され,主に様々なファンと管間の柔軟な接続に使用されています.その機能には衝撃吸収が含まれます静止器具は,衝撃吸収,騒音削減,静止器具の安装などに適しています.環境保護における煙と塵の除去. |
| 繊維拡張関節 | 繊維拡張関節は,主に繊維織物,ゴム,および他の高温耐性材料で作られています.それは扇風機や管の振動と変形を補償することができます.繊維の拡張関節は,軸性推力がないこと,シンプルなサポートデザイン,耐腐蝕性,高温耐性,ノイズ削減,振動削減などなどの特徴を持つ.熱吹きパイプと発電所の煙と塵のパイプラインに特に適しています非金属補償器の繊維織物と保温綿そのものは,音吸収と振動隔離の機能を持っています.効率的にボイラーのノイズと振動を減らすことができますシンプルな構造で軽量で メンテナンスも簡単です |
スーパーオースティニティックステンレス鋼:254SMO,904L,AL6XN
デュプレックスステンレス鋼:2205 二相鋼(S31803)
ニッケルベースの合金鋼:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
ハステロイ合金C-276/C-22/X,MONEL400/K500
純ニッケル:N4,N6 ((Ni200,Ni201)
スタンプ用チタンプレート:GR1,GR2,TA1,TA2
オステニチスステンレス鋼:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
わかった

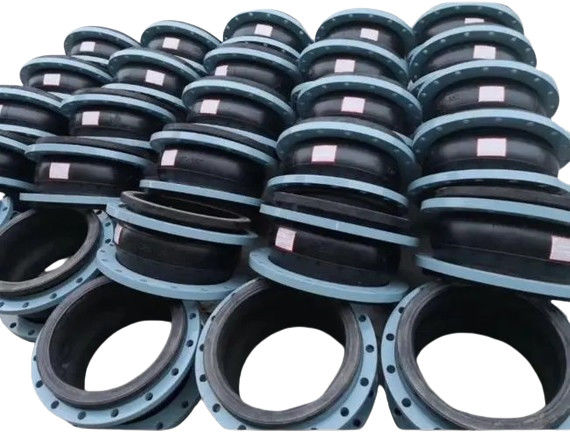

2ゴム式拡張関節
ゴム拡張関節は,一般的に両端にゴムフレンズと金属フレンズを持つ滑らかな波形補償要素で構成される.金属フレンズは一般的に緩い管構造を採用する.波形補償要素の表面はゴム内部層は,強化繊維や鋼筋帯 (ワイヤー) の強化インターレイヤーからなる.強化された繊維または鋼筋のストライプ (ワイヤー) 強化されたインターレイヤは,両端のゴムフレンズに拡張ゴム拡張関節は大きな移動補償能力を有し,軸,横,角の移動また,騒音を軽減し,振動を軽減し,一定の耐腐蝕性を提供する能力があります.高圧耐性,高い弾性,大きな移動など,効果的振動吸収とノイズ削減水道・排水・ HVAC・防火・コンプレッサー・紙製・製薬・船舶・ポンプ・ファンなどに広く使用できます
選択指示
ゴム接頭は,一般的に -200°Cから70°Cの温度に適しています.瞬間の温度が115°Cに達し,動作温度は70°Cから115°Cです.フレンズ付きゴム接頭用で,高作業圧と高温 (直径200m以上)70°C以上の温度,1.5MPa以上の作業圧),制限装置のフレンズゴム接頭が選択できます.
フレンズに接続されたゴム接頭装置を設置する際には,フレンズを接続するボルトは,フレンズの内側から両端までスローリングされなければなりません.ローバーやスプリングローバーと交差する螺栓を斜めで ステップごとに締めます
ユニオン・スピービルで接続されたゴム接頭では,製品の漏れや損傷を避けるため,両端のユニオン・スピービルを設置中に交換してはならない.
ゴム拡張関節は超高性能,信頼性,使用寿命があり,工場の安全性と機器の機械的整合性を向上させます.固いパイプラインシステムに 特別に 設計された製品を 挿入することで,ゴム拡張関節は: 移動を減少 / 熱安定性を改善 / 熱変化,負荷ストレス,ポンプ圧力変動を解放する堆積物の磨きによるシステムストレッチ/機械的なノイズを削減/遠心分離を補償/異なる金属間の電解を排除.
