製品詳細
起源の場所: 中国
ブランド名: HNEENERGY
証明: ASME, ANSI, DIN, JIS,ISO etc.
モデル番号: 45度の肘
支払いと送料の条件
最小注文数量: 1
パッケージの詳細: 木製のケースやパレット,または顧客の要求に応じて
受渡し時間: 7~30日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 月3千トン
機能: |
パイプラインの方向を変更する |
材料: |
炭素鋼/合金鋼/ステンレス鋼 |
曲がる半径: |
LRとSR |
機能: |
パイプラインの方向を変更する |
材料: |
炭素鋼/合金鋼/ステンレス鋼 |
曲がる半径: |
LRとSR |

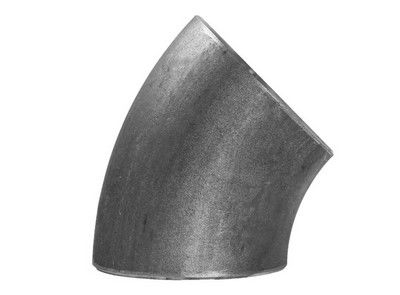

45°肘は,パイプラインの設置で最も一般的に使用される肘であり,パイプラインシステム内のパイプラインの方向を変えるフィッティングです.すべての肘の曲率半径は R ≤ 3DR=1.5Dで長い半径の肘とR=1Dで短い半径の肘が最も一般的に使用されています.一般的に使用される角度は90°,45°,および180°です.時には,肘を縮める薬も少なからず使用されています (iパイプの方向を変えながら,パイプを縮小する接続).私たちの会社は,エンジニアリングのニーズに応じて他の非標準的な肘をカスタマイズすることもできます.材料によって3種類に分類できます鉄鋼,炭素鋼,合金鋼
45°肘は,パイプラインの設置で最も一般的に使用される肘であり,パイプラインシステム内のパイプラインの方向を変えるフィッティングです.すべての肘の曲率半径は R ≤ 3DR=1.5Dで長い半径の肘とR=1Dで短い半径の肘が最も一般的に使用されています.一般的に使用される角度は90°,45°,および180°です.時には,肘を縮める薬も少なからず使用されています (iパイプの方向を変えながら,パイプを縮小する接続).私たちの会社は,エンジニアリングのニーズに応じて他の非標準的な肘をカスタマイズすることもできます.材料によって3種類に分類できます鉄鋼,炭素鋼,合金鋼
バット溶接管のフィッティングは,特に長いパイプラインに適した,しかし頻繁に解体を必要とするパイプラインに適していない,溶接によってパイプに接続されているフィッティングです.パイプラインシステム溶接管フィッティングは,管道,支管管の方向や直径を変更するために使用される圧力管道部品です.石油化学や発電所などの生産機器で特別な接続機能を達成する圧力パイプライン機器の重要な部品です. 装置の場所での流量方向と流量エリアの変化により,内部と外部からのストレスの状況が比較的複雑ですしたがって,パイプフィッティングの品質レベルは,パイプラインシステムの安全で安定した運用に直接影響します.90度肘など45度肘,ティス,クロス,パイプキャップ,同心型減速機,異心型減速機,短くフレンズされた関節.
バット溶接管フィッティングは,溶接管から製造された高品質の管フィッティングの一種であり,建設業界で広く使用されています.主に不?? 鋼製のボット溶接管フィッティングを含む.普通の溶接管フィッティングと比較して,溶接管のフィッティングは耐久性があり,外環境により劣化しやすい.溶接管のフィッティングは,建設工学において不可欠な役割を果たし,溶接管のフィッティングの一種として広く使用されています.
|
製品紹介
|
炭素鋼材 | 20#,20G,ASTM A105,ASTM A234 WPB,ASTM A860 WPHY42,ASTM A860 WPHY46,ASTM A860 WPHY52,ASTM A860 WPHY56,ASTM A860 WPHY60,ASTM A860 WPHY65,ASTM A860 WPHY70,ASTM A420 WPL3,ASTM A420 WPL6など |
| ステンレス鋼 材料 | ASTM A403 WP304,A403 WP304L;A403 WP316,A403 WP316L,A403 WP321;A182 F304,304L,316316L,904L など | |
| 合金鋼材 |
ASTM A234 WP1,ASTM A234 WP5,ASTM A234 WP9,ASTM A234 WP11,ASTM A234 WP22,ASTM A234 WP91,WP92 A335 P11/ P91/ P92 ASTM A182 F5,ASTM A182 F9,ASTM A182 F11,ASTM A182 F22,ASTM A182 F91 など |
|
| 製造基準 |
ASME/ANSI B169 MSS-SP-43 JIS B2311/2220 DIN2615/2616/2617 ISO 3419,ISO 5251 |
|
| 壁の厚さ | SCH5-STD-SCHXXS など | |
| 外径 |
1/2'-48' ((Butt 溶接,シームなし) 16'~72' (溶接) |
| 定額 | ベベルの外径 | 中から終わりまで | ||
| 45° 肘 | ||||
| DN | NPS | 過剰摂取 | B について | |
| LR | 3D | |||
| 15 | 1/2 | 21.3 | 16 | - |
| 20 | 3/4 | 26.7 | 19 | 24 |
| 25 | 1 | 33.4 | 22 | 31 |
| 32 | 1¼ | 42.2 | 25 | 39 |
| 40 | 1½ | 48.3 | 29 | 47 |
| 50 | 2 | 60.3 | 35 | 63 |
| 65 | 2½ | 73.0 | 44 | 79 |
| 80 | 3 | 88.9 | 51 | 95 |
| 90 | 3½ | 101.6 | 57 | 111 |
| 100 | 4 | 114.3 | 64 | 127 |
| 125 | 5 | 141.3 | 79 | 157 |
| 150 | 6 | 168.3 | 95 | 189 |
| 200 | 8 | 219.1 | 127 | 252 |
| 250 | 10 | 273.0 | 159 | 316 |
| 300 | 12 | 323.8 | 190 | 378 |
| 350 | 14 | 355.6 | 222 | 441 |
| 400 | 16 | 406.4 | 254 | 505 |
| 450 | 18 | 457.0 | 286 | 568 |
| 500 | 20 | 508.0 | 318 | 632 |
| 550 | 22 | 559.0 | 343 | 694 |
| 600 | 24 | 610.0 | 381 | 757 |
| 650 | 26 | 660.0 | 406 | 821 |
| 700 | 28 | 711.0 | 438 | 883 |
| 750 | 30 | 762.0 | 470 | 964 |
| 800 | 32 | 813.0 | 502 | 1010 |
| 850 | 34 | 864.0 | 533 | 1073 |
| 900 | 36 | 914.0 | 565 | 1135 |
| 950 | 38 | 965.0 | 600 | 1200 |
| 1000 | 40 | 1016.0 | 632 | 1264 |
| 1050 | 42 | 1067.0 | 660 | 1326 |
| 1100 | 44 | 1118.0 | 695 | 1389 |
| 1150 | 46 | 1168.0 | 727 | 1453 |
| 1200 | 48 | 1219.0 | 759 | 1516 |
