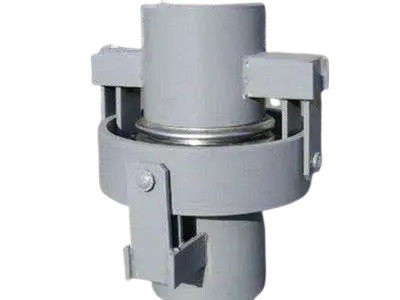

DN100~DN3000mm ヒンジングバローズ 拡張関節 / 鋼管拡張関節

1. ヒンジング ベロウズ 拡張関節

シングルヒングド・ベローズ・拡張関節

このタイプの拡張関節は,角度の変化によって角移動を吸収します.シングルヒンジバローの拡張関節の推力と圧力はヒンジによって支えられています膨張関節が軸的動きを吸収できないことを保証し,金属バローを扭曲から保護する.通常,2つ以上のユニットが組み合わせられ,距離に比例する補償能力で.

• 設計圧力:0.1〜2.5MPa
• 設計温度: -25~800°C
• 接続タイプ:フレンズ/溶接
• 定数直径:DN100~DN3000mm [任意のサイズにカスタマイズ可能]
• 標準:EJMA,ASME,GB/T 12777-2019

2ユニバーサル・ヒングド・拡張関節

中間パイプで接続された2つの風船,ピン,ヒンジプレート,ライザープレート,その他の構造部品からなる.この膨張関節は,吹風機からの圧力推力に耐えながら,平面内の横向および角移動を吸収圧力がパイプラインシステム内の固定点やガイドレールに伝わらないようにする.ハンジーは,拡張関節が軸的運動を吸収できないことを保証し,扭曲から金属バローを保護するために使用されます設計では,ヒンジによって吸収される圧力は,吸収できる量を上回らなければならない.通常,2つ以上のユニットが組み合わせられ,その補償能力は距離に比例する..

• 設計圧力:0.1〜2.5MPa
• 設計温度: -25~800°C
• 接続タイプ:フレンズ/溶接
• 定数直径:DN100~DN3000mm [任意のサイズにカスタマイズ可能]
• 標準:EJMA,ASME,GB/T 12777-2019

3ユニバーサル・ギンバル・エクスペンション・ジョイント

接続パイプで接続された2つのバフルと,ダブル・サークル・ギンバルのシステムで構成され,この膨張関節は,任意の平面の重要な横向きの動きと任意の方向の角運動を吸収することができます.ギンバルは円形または四角形である.円形ギンバルの場合,そのトルクを考慮する必要があります.一方,四角形の場合は,曲がりによる不安定性を考慮する必要があります.ギンバルのため,ピン拡張関節は,パイプラインに外力を行使することなく,内部圧力を吸収します.そのとおりパイプラインのサポート装置を簡素化することが可能だ.

適用範囲: L型,Z型,U型パイプラインなどの様々な空間パイプラインシステムにおける角移動を補償する様々な複雑なパイプラインシステム.

• 設計圧力:0.1〜4MPa
• 設計温度: -25~800°C
• 接続タイプ:フレンズ/溶接
• 定数直径:DN100~DN5500mm [任意のサイズにカスタマイズ可能]
• 標準:EJMA,ASME,GB/T 12777-2019

4シングルギンバル ベローズ 拡張関節

このタイプの拡張関節は,パイプラインの角度移転を任意の平面に吸収することができます.ピン,ギンバル,ヒンジプレート,ライザープレートを含むギンバル・ヒンジ構造で構成されています.それはパイプラインの圧力推力を抑制するだけでなく,任意の平面の角移動を吸収します膨張関節は,パイプラインに外力を行使することなく,内部圧力推力を吸収する.したがって,パイプラインのサポート装置を簡素化することは可能である.ギンバルは円形または四角形で円形ギンバルの場合は,トークを考慮し,四角形ギンバルの場合は,曲がりによる不安定性を考慮する必要があります.

適用範囲: L型,Z型,U型パイプラインなどの様々な空間パイプラインシステムにおける角移動を補償する様々な複雑なパイプラインシステム.

• 設計圧力:0.1〜4.0MPa
• 設計温度: -25~800°C
• 接続タイプ:フレンズ/溶接
• 定数直径:DN100~DN3000mm [任意のサイズにカスタマイズ可能]
• 標準:EJMA,ASME,GB/T 12777-2019
