製品詳細
起源の場所: 中国
ブランド名: HNEENERGY
証明: ASME, ANSI, DIN, JIS,ISO etc.
モデル番号: 二重フレンジの拡張関節
支払いと送料の条件
最小注文数量: 1
パッケージの詳細: 木製のケースやパレット,または顧客の要求に応じて
受渡し時間: 7~30日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 1ヶ月あたりの30000部分
カスタマイズされたサポート: |
OEM,ODM |
接続: |
フレンズ |
材料: |
顧客の要求に応じて |
サイズ: |
DN65-DN3000 またはカスタマイズされたサイズ |
カスタマイズされたサポート: |
OEM,ODM |
接続: |
フレンズ |
材料: |
顧客の要求に応じて |
サイズ: |
DN65-DN3000 またはカスタマイズされたサイズ |
1拡張関節 (補償器)
拡張関節は,通常,補償器として知られる. 柔軟な構造で,一つ以上のバロー (弾性部品),コネクタ,サポート,フレンズ,導管,その他のアクセサリーから構成される.温度変動や機械的振動によって引き起こされる追加のストレスに対応するために,容器の殻やパイプラインに設置されています.熱膨張と収縮によって引き起こされるパイプライン,管道,容器の次元変化を補うため軸性また,ノイズ削減,振動抑制,暖房供給システムにも役立ちます.
熱膨張や温度ストレスによる熱管の変形や損傷を軽減するために,補償装置が設置され,管の膨張を吸収します.管の壁のストレスを減らし,バルブやサポート構造の力を減らす拡張関節は,自由膨張と収縮のエラスティックな補償部品として,信頼性の高い動作,優れた性能,コンパクトな構造,および他の利点を提供します.化学工学などの産業に広く適用できるように鉄鋼産業と原子力発電
容器では,様々な拡張関節形式が存在し,U型バローが最も一般的であり,ω型とC型関節が次いでいます.一方,パイプライン拡張関節は,構造的補償に基づいて分類されるユニバーサル・プレッシャーバランス・ヒンジ・ギンバル・拡張関節を含む.
| 主要項目 | 分類 | 記述 |
|
メタル拡張関節 |
肘 拡張 関節 |
パイプをU型に形づくったり,テンション曲線として知られる代替構成に形づくったりする.材料の弾性変形能力を補償するために利用する膨張関節の一種である.. 優れた強度,長寿,現場生産の能力を誇っています. しかし,彼らは,かなりのスペースを占有,鉄鋼の消費量が高くなるこれらの限界にもかかわらず,ストレンス曲線は様々な蒸気管道システムや長いパイプラインで広く使用されています. |
|

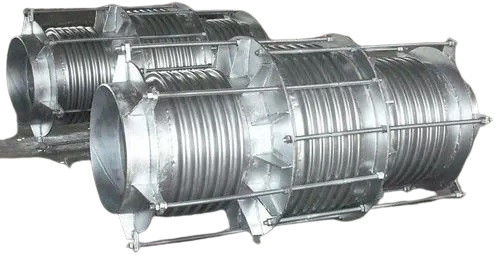

ベローズ 拡張関節
|
バルフ膨張関節は,金属バルフで作られた膨張関節である.パイプラインの軸方向に沿って膨張し,収縮することができ,また少量の曲がりも可能にします.許容される補償額を超えることを防ぐために接続管の両端に保護棒や環を設置し,ガイドサポートを設置します.また,角型および横向きの拡張関節があります.パイプラインの回転変形や横変形を補償するために使用できるこれらの拡張関節の利点は,スペース節約,材料節約,標準化しやすさ,大量生産ですが,欠点は比較的短い寿命です.低温および低圧の短いパイプラインで一般的に使用されていますこの種の拡張関節の応用範囲は拡大しています. 現在,この種の拡張関節は,6 の最大圧でパイプシステムで使用することができます.0 MPa |
|
|
スリップ型拡張関節 |
スリップ型拡張関節は,軸間移動を可能にする内外両袖で構成され,詰め箱によって密封されています.パイプラインの軸間拡張と回転を補償します.密封材料熱水,蒸気,油脂に最適です 熱膨張を補うために滑り込みます高性能の自動密封動的密封機を使用し,自由に滑り,密封する. 合成材料の密封を使用し,高温,腐食,老化に耐える.軸滑りを確保し,パイプ内の中間の漏れを防ぐ. |
|
|
非金属式膨張関節 |
ゴム拡張関節 |
ゴムとゴム繊維複合材料,鋼のフレンズ,袖,絶縁材料から構成され,主に様々なファンと管間の柔軟な接続に使用されています.その機能には衝撃吸収が含まれます静止器具は,衝撃吸収,騒音削減,静止器具の安装などに適しています.環境保護における煙と塵の除去. |
|
繊維拡張関節 |
繊維拡張接頭は主に繊維布,ゴム,および他の高温耐性材料で構成されています.扇風機や管路が経験する振動と変形を補償するために使用されます. これらの関節は,推力を発生せずに軸,横,角補償を処理することができます. サポート設計を簡素化します. 彼らは耐腐蝕性,高温耐性,騒音削減特に熱吹き管や発電所の煙と塵管に適しています.この非金属補償器は,繊維の布と保温綿によって音を吸収し,振動を隔離します.繊維の拡張関節は,シンプルな構造,軽量,そして容易なメンテナンスにより,非常に実用的です. |
スーパーオースティニティックステンレス鋼:254SMO,904L,AL6XN
デュプレックスステンレス鋼:2205 二相鋼(S31803)
ニッケルベースの合金鋼:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
ハステロイ合金C-276/C-22/X,MONEL400/K500
純ニッケル:N4,N6 ((Ni200,Ni201)
スタンプ用チタンプレート:GR1,GR2,TA1,TA2
オステニチスステンレス鋼:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2メタル 拡張関節 (補償器)
