Beijing Hownew Energy Technology Group Co., Ltd vincent@hownewenergy.com 86-10-53681027
製品詳細
起源の場所: 中国
ブランド名: HNEENERGY
証明: ASME, ANSI, DIN, JIS,ISO etc.
モデル番号: エイジ
支払いと送料の条件
最小注文数量: 1
パッケージの詳細: 木製のケースやパレット,または顧客の要求に応じて
受渡し時間: 7~30日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 1ヶ月あたりの30000部分
カスタマイズされたサポート: |
OEM,ODM |
接続: |
フレンズ |
材料: |
ステンレス鋼 |
サイズ: |
DN100~DN3000mm [任意のサイズにカスタマイズ可能] |
カスタマイズされたサポート: |
OEM,ODM |
接続: |
フレンズ |
材料: |
ステンレス鋼 |
サイズ: |
DN100~DN3000mm [任意のサイズにカスタマイズ可能] |
1拡張関節 (補償器)
膨張接頭 (expansion joints) は,一般的には補償器として知られる.これは,様々なシステムにおけるストレスの補償において重要な役割を果たす機械装置である.主な作業体として機能する弾性部品接続器,支柱,フレンズ,管,その他様々なアクセサリー
膨張関節は,船殻やパイプラインに設置するように設計された柔軟な構造物である.温度差や機械的振動によって生じる余分なストレスを補うため管道,管道,容器の次元変化をバランスできる熱膨張と収縮による他の構造物また,これらのシステムにおける軸,横,角の移動を補正するのに役立ちます.
拡張関節は,さまざまなシステムや加熱供給システムにおける騒音と振動削減を含む幅広い用途があります.特に,加熱パイプラインでは,補償装置は,パイプラインの加熱時に熱膨張や温度ストレスによる変形や損傷を防ぐために重要です.これらのパイプラインに補償装置を設置することで,熱膨張を均衡させ,パイプライン壁やバルブや支柱構造に作用する力に対するストレスを軽減します.
拡張関節は,自由に膨張し収縮できる弾性補償部品として,信頼性の高い動作,良い性能,コンパクトな構造を含むいくつかの利点を提供しています.これらの属性は,化学工学などの様々な産業で広く使用されるに至った.原子力発電などです
膨張関節の形は,その用途によって異なります.容器では,U形の膨張関節が,風船の形において最も一般的に使用されます.その後に Ω 型と C 型関節が続く管道に用いるとき,拡張関節は,普遍的な拡張関節,圧力バランス拡張関節,ヒンジ拡張関節,そしてギンバルの拡張関節.
| 主要項目 | 分類 | 記述 |
|
メタル拡張関節 |
肘 拡張 関節 |
U型または他の形状にパイプを折り曲げると,緊張曲線とも呼ばれ,補償するために形状の弾性変形能力を利用する拡張関節の一種です.その利点は強さだ欠点は,スペースを消費し,高鉄鋼消費量,高摩擦耐性です.このタイプの拡張関節は,様々な蒸気パイプと長いパイプに広く使用されています. |
|

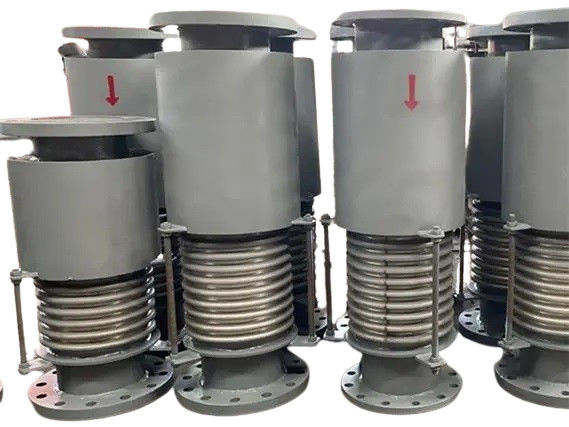

ベローズ 拡張関節
|
バルフ膨張関節は,金属バルフから製造された特殊なタイプの膨張関節である.この設計は,パイプラインの軸方向に沿って膨張と収縮を可能にします.曲げられる程度も.
バルブが許容される補償量を上回らないようにするため,両端に保護棒またはリングが設置されます.接続パイプラインの両端にガイドサポートが配置され,安定性を確保します.
また,角型および横向きの膨張関節も利用可能で,パイプラインの回転変形と横向きの変形を補うのに役立ちます.
バルブ拡張関節の利点は,スペース節約の設計,材料効率,標準化しやすさ,大量生産に適性にある.しかし,比較的短い寿命が 顕著な欠点です.
膨張管は,低気温と低圧の短パイプラインで使用されます. しかし,膨張管の製造技術の進歩により,この種の拡張関節の応用範囲は拡大しました現在,最大圧が6.0MPaのパイプシステムでは,バロー拡張接頭が利用できます. |
|
|
スリップ型拡張関節 |
スリップ型拡張関節は,相対的な軸移動を可能にする内側と外側の袖で構成され,詰め箱で密閉されています.小容量と大きな補償でパイプラインの軸膨張と回転を補償する熱水,蒸気,油脂に適しています.外側の袖に滑り,熱膨張を補償し,自由移動のための高性能の自己密封動的シールがあります.新しい合成材料のシールで高温,腐食,老化に耐える 温度範囲は -40~150°C~350°Cです管路の密封要件を満たしている. |
|
|
非金属式膨張関節 |
ゴム拡張関節 |
ゴムとゴム繊維複合材料,鋼のフレンズ,袖,絶縁材料から構成され,主に様々なファンと管間の柔軟な接続に使用されています.その機能には衝撃吸収が含まれます静止器具は,衝撃吸収,騒音削減,静止器具の安装などに適しています.環境保護における煙と塵の除去. |
|
繊維拡張関節 |
繊維拡張関節は,主に繊維織物,ゴム,および他の高温耐性材料で作られています.それは扇風機や管の振動と変形を補償することができます.繊維の拡張関節は,軸性推力がないこと,シンプルなサポートデザイン,耐腐蝕性,高温耐性,ノイズ削減,振動削減などなどの特徴を持つ.熱吹きパイプと発電所の煙と塵のパイプラインに特に適しています非金属補償器の繊維織物と保温綿そのものは,音吸収と振動隔離の機能を持っています.効率的にボイラーのノイズと振動を減らすことができますシンプルな構造で軽量で メンテナンスも簡単です |
スーパーオースティニティックステンレス鋼:254SMO,904L,AL6XN
デュプレックスステンレス鋼:2205 二相鋼(S31803)
ニッケルベースの合金鋼:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
ハステロイ合金C-276/C-22/X,MONEL400/K500
純ニッケル:N4,N6 ((Ni200,Ni201)
スタンプ用チタンプレート:GR1,GR2,TA1,TA2
オステニチスステンレス鋼:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2メタル 拡張関節 (補償器)
