製品詳細
起源の場所: 中国
ブランド名: HNEENERGY
証明: ASME, ANSI, DIN, JIS,ISO etc.
モデル番号: SS304/316 メタリック
支払いと送料の条件
最小注文数量: 1
パッケージの詳細: 木製のケースやパレット,または顧客の要求に応じて
受渡し時間: 7~30日
支払条件: L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 1ヶ月あたりの30000部分
仕事 の 圧力: |
1.6/2.5MPa |
仕様: |
DN10-DN300 |
接続: |
フレンズ |
仕事 の 圧力: |
1.6/2.5MPa |
仕様: |
DN10-DN300 |
接続: |
フレンズ |
拡張関節 (補償器)
膨張関節:パイプラインや船のための汎用的な補償器
膨張関節は,一般的に補償器として知られる.様々な産業用アプリケーションで重要な部品です.それらは,一または複数のバフル,弾性のある部品,主要な作業機関として機能する接続器,支柱,フレンズ,導管,その他のアクセサリーとともに,これらの関節は,容器の殻やパイプラインに設置するように設計された柔軟な構造です.
機能とアプリケーション
膨張関節は,温度差や機械的振動による余分なストレスを補うために不可欠です.パイプラインの寸法の変化を軽減します熱膨張と収縮により,熱管や容器を動かすことができる.さらに,これらのシステムにおける軸,横,角の移動に対応できる.拡張関節は,騒音や振動削減,暖房供給システムでも使用されています..
暖房管路に設置されている補償装置は,熱膨張や温度ストレスによる変形や損傷を防ぐのに不可欠な役割を果たします.熱膨張を補償する管路壁のストレスを軽減し,バルブや支柱構造に施される力を最小限に抑える.
利点 と 応用
拡張 結合 は,自由 に 膨張 し,収縮 する 能力 を 持つ 弾性 的 な 補償 部品 で ある の で,多くの 利点 を 提供 し て い ます.それ は 信頼性 が 高く,性能 が 良し,コンパクト な 構造 を 備えています.この特性によって化学工学,金属工学,原子力などの産業で広く使用されています.
種類と形
膨張関節は,容器のために様々な形があります. U 形関節は,風船の形に基づいて最も人気のある選択です. Ω 形とC 形関節も一般的に使用されています.パイプラインに関しては膨張関節は構造的補償に応じて分類される.種類には,普遍膨張関節,圧力バランス膨張関節,ヒンジ式膨張関節,そしてギンバル拡張関節各型は,異なる産業用アプリケーションの特殊なニーズと要求に応えるように調整されています.
| 主要項目 | 分類 | 記述 |
| メタル拡張関節 | 肘 拡張 関節 |
U 形 の 緊張 曲線 の よう な 曲がり た パイプ は,その 弾性 的 な 変形 を 利用 し て 補正 する ため の 拡張 接頭 の 役目 を 果たし ます.強固 な 耐久 性 と 長寿 を 誇る の で,その 場所 で 製造 さ れ て い ます.しかし,大幅なスペースを占めています鉄鋼の需要は高く,摩擦も大きい.欠点にもかかわらず,蒸気管や長いパイプラインで広く使用されています.
|
|

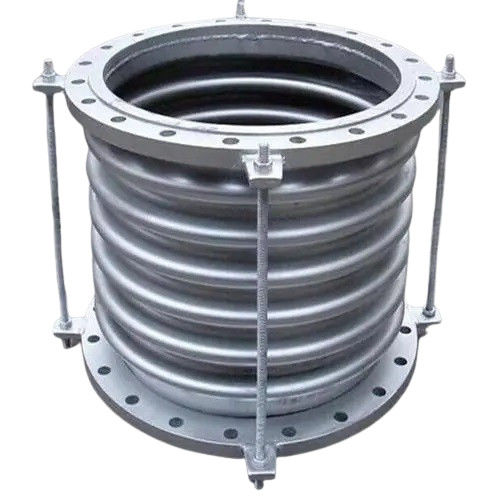

ベローズ 拡張関節
|
バルフ膨張関節は,金属バルフで作られた膨張関節である.パイプラインの軸方向に沿って膨張し,収縮することができ,また少量の曲がりも可能にします.許容される補償額を超えることを防ぐために接続管の両端に保護棒や環を設置し,ガイドサポートを設置します.また,角型および横向きの拡張関節があります.パイプラインの回転変形や横変形を補償するために使用できるこれらの拡張関節の利点は,スペース節約,材料節約,標準化しやすさ,大量生産ですが,欠点は比較的短い寿命です.低温および低圧の短いパイプラインで一般的に使用されていますこの種の拡張関節の応用範囲は拡大しています. 現在,この種の拡張関節は,6 の最大圧でパイプシステムで使用することができます.0 MPa | |
| スリップ型拡張関節 | スリップ型拡張関節は,相対的軸間運動を可能にする内側と外側の袖で構成される.内側と外側の袖間の間隔は,詰め箱で密閉されている.使用中に,管の両端を同じ軸で動かすこの製品は主にスリーブ (コアチューブ),シェル,密封材料などで構成されています. 管路の任意の角度によって軸膨張と軸回転を補償するために使用されます.小規模で大きな補償額の特徴があります熱水,蒸気,油脂媒体に適しています.外側の袖に袖を滑らせることで,熱膨張を補うことができます.スリップ型拡張関節の内袖はパイプラインに接続され,高性能自己密封動的密封の原則と構造を採用パイプラインの膨張と収縮とともに,シェルの内側に自由に滑り込み,あらゆるパイプラインの密封要件を満たすことができます.新しい合成素材で 密着する 種類 が 殻 と 中部 袖 の 間 に 用い られ ます高温耐性,耐腐蝕性,耐老化性があり,適用可能な温度範囲は -40~150°C特殊な状況下では 350°Cまで軸間滑りだけでなく,パイプ内の媒体の漏れを防ぐことができます. | |
| 非金属式膨張関節 | ゴム拡張関節 | ゴムとゴム繊維複合材料,鋼のフレンズ,袖,絶縁材料から構成され,主に様々なファンと管間の柔軟な接続に使用されています.その機能には衝撃吸収が含まれます静止器具は,衝撃吸収,騒音削減,静止器具の安装などに適しています.環境保護における煙と塵の除去. |
| 繊維拡張関節 | 繊維繊維とゴムなどの高温耐性材料から構成される繊維拡張関節は,扇風機や導管の振動や変形に対する汎用的な補償を提供します.精巧に軸を扱っています支持設計を簡素化する,推力を生成することなく,横向および角調整.注目すべき特徴には,耐腐蝕性,高温耐久性,ノイズ削減,振動抑制この非金属補償器は,固有の音吸収と振動隔離特性を持ちます.ボイラーからの騒音と振動を効果的に最小限に抑えるシンプルな構造と軽量な構造と シンプルなメンテナンスにより 運用効率を容易に保証します |
スーパーオースティニティックステンレス鋼:254SMO,904L,AL6XN
デュプレックスステンレス鋼:2205 二相鋼(S31803)
ニッケルベースの合金鋼:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
ハステロイ合金C-276/C-22/X,MONEL400/K500
純ニッケル:N4,N6 ((Ni200,Ni201)
スタンプ用チタンプレート:GR1,GR2,TA1,TA2
オステニチスステンレス鋼:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
