製品詳細
起源の場所: 中国
ブランド名: HNEENERGY
証明: ASME, ANSI, DIN, JIS,ISO etc.
モデル番号: ゴム製膨張継手
支払いと送料の条件
最小注文数量: 1
パッケージの詳細: 木製のケースやパレット,または顧客の要求に応じて
受渡し時間: 7~30日
支払条件: L/C,T/T,Western Union,MoneyGram,L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 1ヶ月あたりの30000部分
温度: |
-200°Cから70°C |
瞬間の温度: |
115°Cに達する |
動作温度: |
70°Cから115°C |
直径: |
200以上 |
仕事 の 圧力: |
1.5MPa以上 |
温度: |
-200°Cから70°C |
瞬間の温度: |
115°Cに達する |
動作温度: |
70°Cから115°C |
直径: |
200以上 |
仕事 の 圧力: |
1.5MPa以上 |

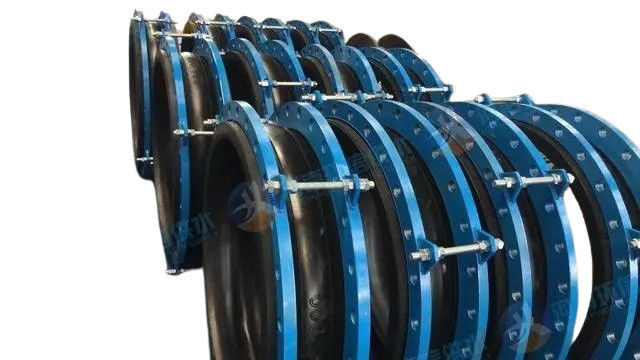

ステンレススチール304 フレンズ単球ゴム拡張関節
1拡張関節 (補償器)
拡張関節は,補償器としても知られ,一つまたは複数のバロー,コネクタ,支柱,フレンズ,および導管を含む不可欠な部品である.温度の変動や機械的振動によって引き起こされる追加のストレスを対抗するために,容器の殻やパイプラインなどの柔軟な構造に設置されています熱変化によって引き起こされるパイプライン,管,容器などにおける次元変化に対応し,軸,横の変化を補う.,さらに,騒音や振動の削減や暖房供給システムのサポートなどにも役立ちます.
熱膨張や温度ストレスによる熱管の変形や損傷を防ぐために,熱膨張を補正するために補償装置が不可欠です.パイプライン壁のストレスを軽減し,バルブや支柱構造の力を軽減する拡張関節は 柔軟性があり 膨張と収縮が自由です化学工学で普及させる鉱業,鉱業,原子力,その他
膨張関節は様々な形があります.容器では,U型膨張関節が優勢で,ω型とC型関節が次いでいます.パイプラインでは,U型膨張関節が優勢です.構造的補償によって普遍的な圧力バランス,ヒンジ,ギンバル拡張関節
| 主要項目 | 分類 | 記述 |
| メタル拡張関節 | 肘 拡張 関節 | U型または他の形状にパイプを折り曲げると,緊張曲線とも呼ばれ,補償するために形状の弾性変形能力を利用する拡張関節の一種です.その利点は強さだ欠点は,スペースを消費し,高鉄鋼消費量,高摩擦耐性です.このタイプの拡張関節は,様々な蒸気パイプと長いパイプに広く使用されています. |
|
ベローズ 拡張関節
|
メタルのバフルから作られたバフル拡張接頭は,パイプライン内の軸間膨張と収縮を容易にし,わずかな曲げを可能にします.許容される補償限界を超えることを防ぐために,保護棒やリングが,バローの両端に固定されている.さらに,角型および横向きの拡張関節は,パイプラインの回転および横向きの変形を修正するために使用されます. この 拡張 関節 は 空間 と 材料 の 効率 を 向上 さ せ,標準化 と 大量 生産 を 効率化 し ます.しかし,その 比較的 短い 寿命 は 顕著 な 欠点 です.主に低気温・低圧条件の短パイプラインで使用される現在,管管システムでは,吹風膨張関節が6.0MPaまでの圧力に耐えることができる. |
|
| スリップ型拡張関節 | スリップ型拡張関節は,相対的軸間運動を可能にする内側と外側の袖で構成される.内側と外側の袖間の間隔は,詰め箱で密閉されている.使用中に,管の両端を同じ軸で動かすこの製品は主にスリーブ (コアチューブ),シェル,密封材料などで構成されています. 管路の任意の角度によって軸膨張と軸回転を補償するために使用されます.小規模で大きな補償額の特徴があります熱水,蒸気,油脂媒体に適しています.外側の袖に袖を滑らせることで,熱膨張を補うことができます.スリップ型拡張関節の内袖はパイプラインに接続され,高性能自己密封動的密封の原則と構造を採用パイプラインの膨張と収縮とともに,シェルの内側に自由に滑り込み,あらゆるパイプラインの密封要件を満たすことができます.新しい合成素材で 密着する 種類 が 殻 と 中部 袖 の 間 に 用い られ ます高温耐性,耐腐蝕性,耐老化性があり,適用可能な温度範囲は -40~150°C特殊な状況下では 350°Cまで軸間滑りだけでなく,パイプ内の媒体の漏れを防ぐことができます. | |
| 非金属式膨張関節 | ゴム拡張関節 | ゴムとゴム繊維複合材料,鋼のフレンズ,袖,絶縁材料から構成され,主に様々なファンと管間の柔軟な接続に使用されています.その機能には衝撃吸収が含まれます静止器具は,衝撃吸収,騒音削減,静止器具の安装などに適しています.環境保護における煙と塵の除去. |
| 繊維拡張関節 | 繊維拡張関節は,主に繊維織物,ゴム,および他の高温耐性材料で作られています.それは扇風機や管の振動と変形を補償することができます.繊維の拡張関節は,軸性推力がないこと,シンプルなサポートデザイン,耐腐蝕性,高温耐性,ノイズ削減,振動削減などなどの特徴を持つ.熱吹きパイプと発電所の煙と塵のパイプラインに特に適しています非金属補償器の繊維織物と保温綿そのものは,音吸収と振動隔離の機能を持っています.効率的にボイラーのノイズと振動を減らすことができますシンプルな構造で軽量で メンテナンスも簡単です |
スーパーオースティニティックステンレス鋼:254SMO,904L,AL6XN
デュプレックスステンレス鋼:2205 二相鋼(S31803)
ニッケルベースの合金鋼:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
ハステロイ合金C-276/C-22/X,MONEL400/K500
純ニッケル:N4,N6 ((Ni200,Ni201)
スタンプ用チタンプレート:GR1,GR2,TA1,TA2
オステニチスステンレス鋼:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
わかった
2ゴム式拡張関節
ゴム拡張接頭は,通常,両端にゴムフレンズと金属フレンズで補完された滑らかな波形補償要素を備えています.金属フレンジは一般的に使用されています補償要素の表面はゴムで構成され,内部層は鉄筋強化材と交わされた強化繊維または鋼筋の複数の層で構成されています.この強化層は,両端のゴムフレンズに拡張堅固な鉄筋骨格が フレンジの中に配置されています
特に,ゴム拡張接頭は,軸,横,角の移動に対応する,かなりの移動補償能力を提供します.それらはノイズ削減,振動抑制,腐食耐性のある特性高圧耐性,弾性,大きな移動容量,効果的な振動とノイズ減声,そしてシンプルなインストールなどの属性水道や排水路に広く適用されています防火,圧縮機,造紙,製薬,海事,ポンプ,ファンパイプラインシステム
選択指示
ゴム接頭は,一般的に -20°Cから70°Cの温度に対応し,瞬間の温度を115°Cまで耐えており,70°Cから115°Cの範囲内で動作する.フレンズに接続されたゴム接頭が高圧および高温 (直径200度,温度70°C以上) に晒されている場合制限装置を装備したフレンズゴム接合を選択することが推奨されます.
フレンズに接続されたゴム接合体の設置中に,フレンズをつなぐボルトがフレンズの内側から両端にスローリングされていることを確認する.ローバーやスプリングローバーと交差する螺栓を斜めで ステップ・バイ・ステップで 締めます
ユニオンスピイバーで接続されたゴム接頭の場合,製品の漏れや損傷を防ぐために,インストール中に両端のユニオンスピイバーを交換しないことが不可欠です.
ゴム拡張関節は超高性能,信頼性,使用寿命があり,工場の安全性と機器の機械的整合性を向上させます.固いパイプラインシステムに 特別に 設計された製品を 挿入することで,ゴム拡張関節は: 移動を減少 / 熱安定性を改善 / 熱変化,負荷ストレス,ポンプ圧力変動を解放する堆積物の磨きによるシステムストレッチ/機械的なノイズを削減/遠心分離を補償/異なる金属間の電解を排除.
